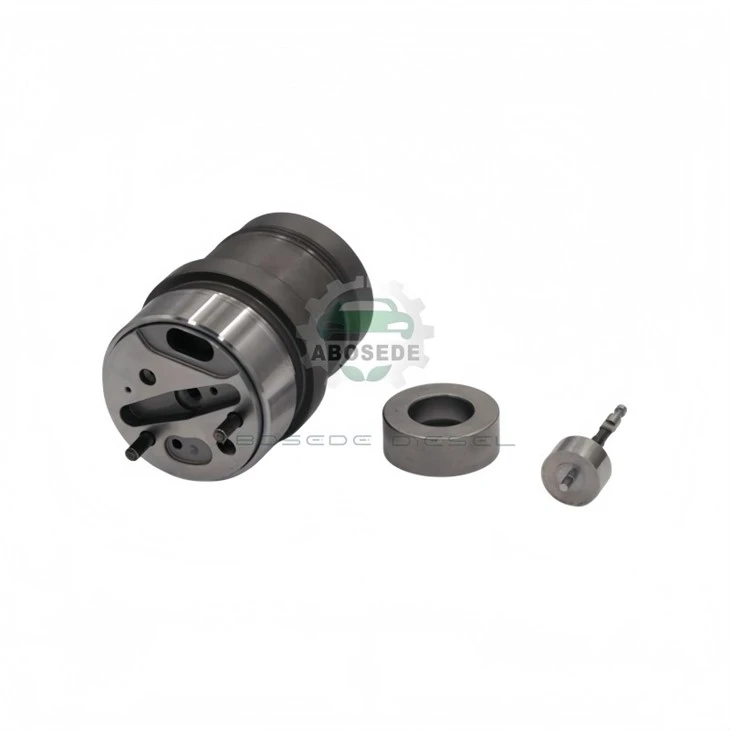

БОСЦХ Горњи вентил са четири отвора за убризгавање{0}} – Архитекта контролне коморе за прецизно мерење дизела

Када техничари разговарају о перформансама ињектора, разговор се увек скреће на млазницу, иглу или соленоид. Ипак, компонента која има највећи утицај на количину и време убризгавања често се најмање испитује: горњи склоп вентила, такође познат као контролни вентил или З-вентил. Ова прецизно обрађена компонента управља протоком горива под високим притиском у и из контролне коморе, одређујући колико брзо се игла подиже и колико одлучно се поставља. Горњи вентил Босцх ињектора са четири прикључка није само пасивни вод; то је активна хидрауличка логичка капија која преводи електричну команду соленоида у контролисани диференцијал притиска. Ово је компонента која одваја ињектор који реагује од тромог и мотор који штеди гориво од мотора који троши гориво.

Горњи склоп вентила се састоји од улазног пригушног вентила (који допушта гориво под високим притиском у контролну комору) и излазног гаса (који ослобађа притисак када се куглични вентил отвори). Однос између ова два гаса – „А‑однос“ – одређује брзину којом притисак у контролној комори расте и опада. Ако је улазни гас превелик у односу на излаз, игла се полако отвара, одлажући почетак убризгавања. Ако је излаз превелик, игла се прерано затвара, скраћујући догађај убризгавања. Босцх горњи вентил је произведен са А-односом који је прецизно усклађен са предвиђеном применом ињектора, обезбеђујући да крива подизања игле прати наређени облик импулса ЕЦУ-а са великом верношћу. У нашим лабораторијским мерењима, стопа пада притиска у контролној комори (дП/дт) се одржава на 350-450 бар/мс – опсег који производи одговор подизања игле који је и довољно брз за прецизно мерење времена и довољно пригушен да избегне хидраулички удар.



Перформансе горњег вентила нису дефинисане само његовим физичким димензијама, већ његовим коефицијентом протока – мера колико ефикасно пригушнице пропуштају гориво у стварним условима рада. Босцх горњи вентил има коефицијент протока од 0,72‑0,78 за улазни пригушник и 0,68‑0,74 за излазни гас, бројке које одражавају прецизну геометрију ивица и завршну обраду отвора за дозирање. Ови коефицијенти остају стабилни током радног века ињектора јер су отвори заштићени од абразивних средстава из горива помоћу улазног филтера. Када се горњи вентил истроши, коефицијент протока се мења – обично се повећава како ивице постају заобљене – што помера А‑однос и мења време убризгавања. Наш процес поновне производње укључује верификацију оба пригушница на контролној клупи, обезбеђујући да се поново успостави нови коефицијент протока и да горњи вентил даје исти хидраулички одзив као и оригинална спецификација.

Горњи вентил доживљава два основна механизма хабања: ерозију и замор. Ерозија настаје када проток горива велике брзине преноси микроскопске абразивне честице преко ивица лептира за гас, постепено их заокружујући и повећавајући површину протока. Замор се јавља у седишту кугличног вентила, где поновљени удар лоптице на соленоиду изазива микроскопску деформацију површине заптивања. Босцх горњи вентил користи очврсну куглицу (Роцквелл Ц 62‑64) и преклопљено седиште са завршном обрадом површине од 0,2 µм Ра, смањујући стопе хабања на приближно 2‑3 µм на 100.000 км рада. При овој брзини, горњи вентил одржава свој А-однос унутар ±2% од оригиналне спецификације за првих 300.000-400.000 км, након чега заношење постаје приметно као промене у стабилности у празном ходу и потрошњи горива. Горњи вентил је често прва компонента која достигне крај свог радног века, чак и када млазница остане у функцији.

Коефицијент протока пригушне заклопке:0,72‑0,78 (типично за дизајн са четири прикључка)

Коефицијент протока излазног гаса: 0.68‑0.74

А‑однос (ефективна површина улаза/излаза):1.15‑1.25 (зависи од апликације)

Брзина опадања притиска у контролној комори (дП/дт):350-450 бар/мс

Време одзива на подизање игле (команда за покретање подизања):0,20‑0,30 мс (зависно од горњег вентила)

Цурење седишта кугличног вентила (на 1.600 бара):Мање или једнако 0,3 мл/мин – свако цурење овде директно утиче на стабилност притиска шине

Завршна обрада (седиште):0,2 µм Ра, преклопљено до оптичке равности

Тврдоћа лопте:62‑64 ХРЦ (Роцквелл Ц)

Опсег радне температуре:-30 степени до 160 степени (температура горива у контролној комори)

П1: Моји ињектори су стари мање од 200.000 км, али имам груби празан ход и лошу потрошњу горива. Може ли горњи вентил бити проблем?

О: Да, посебно ако је мотор радио са контаминираним горивом или ако је одржавање филтера горива занемарено. Пригушнице горњег вентила су подложне ерозији од абразивних честица, а седиште кугле се може истрошити чак и са чистим горивом. Препоручујемо да извршите тест цурења и упоредите резултате са основним – ако се цурење повећало за више од 30% од новог, горњи вентил је вероватно истрошен и захтева пажњу.

П2: Могу ли заменити горњи вентил без замене целог ињектора?

О: Да, горњи вентил је компонента која се може сервисирати на већини Босцх млазница са четири прикључка. Међутим, препоручујемо да горњи вентил буде усклађен са карактеристикама протока ињектора. Инсталирање насумичног горњег вентила без тестирања протока ће променити А‑однос и променити време убризгавања. Наша услуга поправке обезбеђује одговарајући горњи вентил који је калибрисан према одређеном ињектору.

П3: Како да знам да ли је А-однос горњег вентила исправан за мој мотор?

О: Тачан А‑однос је одређен бројем дела ињектора и кодом класе. Босцх користи одређени А‑однос за сваку фамилију ињектора, а табела калибрације ЕЦУ-а је направљена око тог односа. Ако промените горњи вентил на један са другачијим А-односом, ЕЦУ ће покушати да компензује, али може да достигне границу свог опсега прилагођавања, што ће довести до светла контролног мотора или лоше вожње. Увек ускладите горњи вентил са бројем дела ињектора.

П4: Какав је ефекат цурења седишта кугличног вентила на притисак шине?

О: Седиште кугличног вентила је заптивна површина која спречава да гориво заобиђе контролну комору када је ињектор затворен. Ако ово седиште цури, гориво непрекидно излази из система високог притиска, што доводи до пада притиска у шини брже него што пумпа може да га одржи. Пумпа ће радити више на компензацији, смањујући њен радни век и повећавајући потрошњу горива. Седиште које цури често је први симптом хабања горњег вентила. Наши прерађени горњи вентили су тестирани на цурење на 1.600 бара како би се обезбедило нулто мерљиво цурење.

П5: Имам прерађену бризгаљку која је тестирана протоком, али у празном ходу је и даље груб. Може ли горњи вентил бити ван спецификација?

О: Могуће је. Многи произвођачи се фокусирају на млазницу и соленоид, гледајући на горњи вентил. Тест протока комплетног ињектора можда неће открити проблем са горњим вентилом јер ињектор и даље може да испоручи тачну укупну количину док има нетачну брзину пада притиска, што утиче на време убризгавања. Препоручујемо да тестирате ињектор на клупи која мери профил опадања притиска – специјализовани тест који идентификује проблеме са горњим вентилом које ће једноставан тест протока пропустити.

П6: Могу ли да користим горњи вентил из другог Босцх модела ињектора као замену?

О: Скоро никад. Горњи вентил је једна од компоненти ињектора који су најспецифичнији за примену. Пречници гаса, величина куглице и А-однос су сви усклађени са специфичном кривом протока ињектора и калибрацијом ЕЦУ-а. Чак и ако горњи вентил физички одговара, хидраулично понашање ће бити погрешно. Изричито саветујемо да не замењујете горње вентиле на различитим моделима ињектора – увек користите компоненту назначену за број дела вашег ињектора.
